FAN7930CMX CRM模式 PMIC - PFC 250kHz SOP-8 FAIRCHILD仙童 集成IC

来源:深圳市轩嘉盛电子有限公司 | 发布时间:2019-7-23 | 浏览次数:

 FAN7930CMX CRM模式 PMIC - PFC 250kHz SOP-8 FAIRCHILD仙童 集成IC

型号 品牌 封装 备注
FAN7930CMX FAIRCHILD仙童 SOP-8 全新原装

FDC6331L P通道 负载驱动器 2.8A SOT23-6 FAIRCHILD仙童

FAN7930CMX的描述

FAN7930C是一款有源功率因数校正(PFC)控制器,用于在临界导通模式(CRM)下工作的升压PFC应用

它使用电压模式PWM,将内部斜坡信号与误差放大器输出进行比较,以产生MOSFET关断信号

由于电压模式CRM PFC控制器不需要整流A C线电压信息

因此可以节省电流模式CRM PFC控制器所需的输入电压感应网络的功率损耗

FAN7930C提供过压保护(OVP),开路反馈保护,过流保护(OCP),无输入电压检测和欠压锁定保护(UVLO)

PFC就绪引脚可用于在PFC输出电压达到滞后的适当电平时触发其他功率级。

如果INV引脚电压低于0.45 V且工作电流降至非常低的水平,则可禁用FAN7930C

使用新的可变导通时间控制方法,总谐波失真(THD)低于传统的CRM升压PFC IC

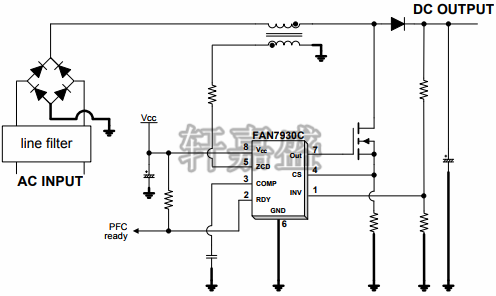

FAN7930CMX的应用图

FAN7930CMX的应用

适配器

镇流器

液晶电视,CRT电视

SMPS

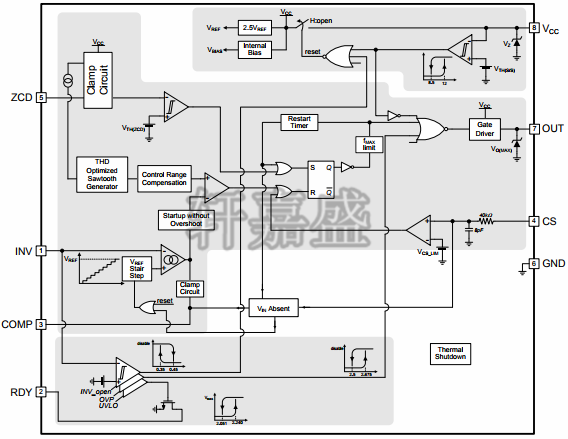

FAN7930CMX的内部框图

FAN7930CMX的特征:

PFC就绪信号

VIN缺席检测

最大开关频率限制

内部软启动和启动没有过冲

内部总谐波失真(THD)优化器

精确可调输出过压保护

开放式反馈保护和禁用功能

零电流检测器(ZCD)

150μs内部启动定时器

MOSFET过流保护(OCP)

具有3.5 V迟滞的欠压锁定

低启动和工作电流

具有高状态钳位的图腾柱输出

+ 500 / -800 mA峰值栅极驱动电流

8引脚小外形封装(SOP)

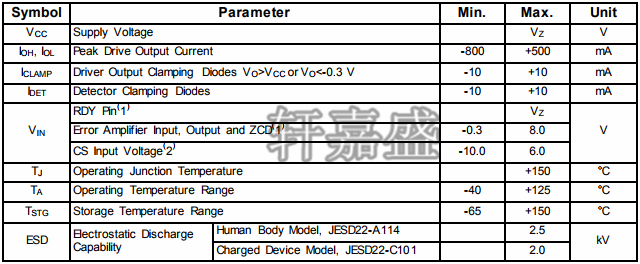

FAN7930CMX的绝对最大额定值
